概述
为了扩展帧通过增加新的子类型，为60GHz 频段特有的功能(如波束成形训练、定向通信管理)提供支持，同时保持与原有帧格式的兼容性，引入了扩展帧(Extended Frame)，它支持波束成形(Beamforming)训练、定向链路维护等高级管理功能，同时保持了与核心802.11 架构的兼容性
802.11帧在帧头的类型和子类型字段共同定义了一个帧
类型(Type)字段
| 比特值 | 帧类型 | 作用 |
|---|---|---|
00 | 管理帧 | 发现接入点并加入基本服务集 |
01 | 控制帧 | 确认传输成功并保留无线介质 |
10 | 数据帧 | 携带上层MSDU净荷 |
11 | 扩展帧 | 一种新的、灵活的帧格式 |
扩展帧子类型(Subtype)字段
| 比特值 | 帧类型 | 作用 |
|---|---|---|
0000 | 定向信标帧(DMG Beacon) | 用于60 GHz网络中扇区级的同步和发现 |
0001-1111 | 保留(Reserved) | 保留供未来使用 |
扩展帧(Extension frame)的格式
笔者注：详情见IEEE 802.11-2016 9.3.4.1

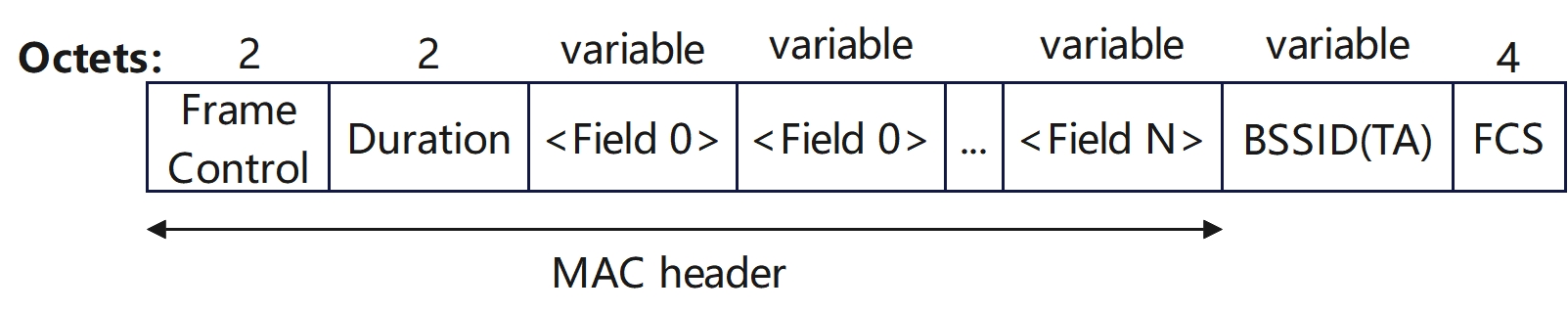

Extension frame的格式如图所示。扩展帧的MAC 头部以帧控制(Frame Control)字段开始，后接Duration 字段。不同类型的扩展帧在Duration 字段之后可能包含不同数量和类型的字段
定向信标帧(DMG Beacon)
DMG信标帧可作为波束成形的训练帧使用或支持网络同步等功能

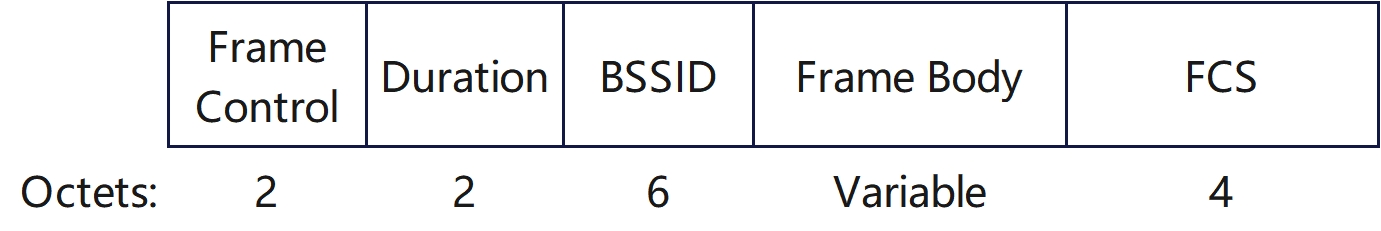

DMG Beacon帧结构
笔者注：详情见IEEE 802.11-2016 9.3.4.2
Duration字段：被设置为距离信标传输间隔(BTI)结束所剩余的时间
BSSID字段：BSSID字段包含BSSID
DMG 信标帧的帧体：Frame Body字段见IEEE 802.11-2016 Table 9-41—DMG Beacon frame body
